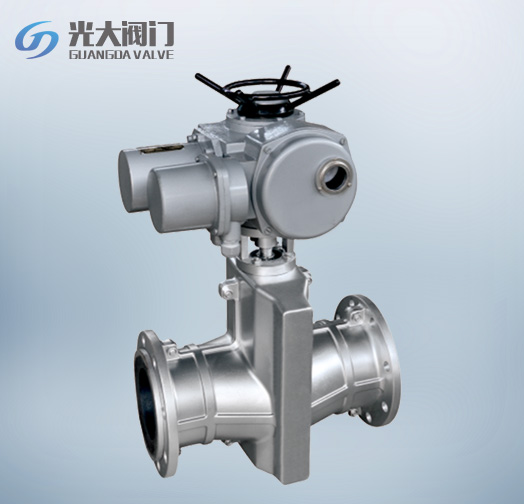

電動管夾閥
電動管夾閥
公稱通徑：DN25~300mm
適用溫度：小于85℃
公稱壓力：PN0.6,1.0MPa
適用介質：礦漿、磨料、干濕性粉塵類
產品概述
GJ941X-6L、GJ941X-6C、GJ941X-6P電動管夾閥是由電動執行器及左右閥體，橡膠管套、大小閥桿、上下閘板、導柱等零件組成。工作原理：當順轉手輪時，使大小閥桿同時帶動上下閘板，壓縮管套，進行關閉，反轉即行開啟，這樣，閘板在導柱之間上下往復完成閥門開閉工作。另外，因橡膠管套承力，因此在開關時，操作人員旋轉手輪時只要感到適量抵觸，均己達到開閉極點，切勿盡力或多人輔助，禁用其他工具開閉。GJ941X電動管夾閥適用化工，石油、發電、堿廠、選礦、水泥、選煤、非金屬等行業，可快速控制管路濃度砂粒狀流量與截止。
結構特點
由左右鋁合金閥體，橡膠管套、大小閥桿、上下閘板、導柱等零件組成。耐磨、防腐、抗凍、密封性能好，只須更換膠套即完好如新，閥體可永久使用，壽命是普通閥門的4-6倍。驅動方式有手動、氣動、電動等多種方式，也可按客戶需求定制非標產品。
工作原理
通電后，電動執行器帶動閥桿工作，使大小閥桿同時帶動上下閘板，壓縮管套，進行關閉，反轉即行開啟，這樣，閘板在導柱之間上下往復完成閥門開閉工作。另外，因橡膠管套承力，因此在開關時，操作人員旋轉手輪時只要感到適量抵觸，均己達到開閉極點，切勿盡力或多人輔助，禁用其他工具開閉。
零件材料
閥體 | 橡膠套管 | 大小閥桿 | 壓桿、手輪、拉桿 | 托架 |
鑄鐵,鋁合金,鑄鋼,不銹鋼 | 橡膠 | 鑄銅、碳鋼 | 鑄鐵 | 球磨鑄鐵 |
技術參數
公稱通徑 | 適用溫度 | 公稱壓力 | 適用介質 |
DN25—150 | 小于85℃ | 1.0Mpa | 礦漿、磨料、干濕性粉塵類 |
DN200~500 | 0.6Mpa |
主要外型連接尺寸
公稱 | 公稱 | 工作 | L | L1 | L0 | D | D1 | Z-Φ | H | 電動裝置 | ||||
通徑 | 壓力 | 壓力 | 型號 | A | B | D0 | kw | |||||||
（DN） | （MPa） | （MPa） | ||||||||||||
25 | 0.6 | 0.6 | 160 | 124 | 31 | 115 | 85 | 4-14 | ZA5-14 | 443 | 133 | 0.12 | ||
32 | 165 | 145 | 40 | *140 | 100 | 4-18 | ||||||||
40 | 190 | 157 | 50 | *150 | 110 | 4-18 | ||||||||
50 | 210 | 160 | 60 | 160 | 125 | 4-18 | ZA10-18 | 552 | 425 | 0.25 | ||||
65 | 250 | 199 | 74 | 180 | 145 | 4-18 | ZA15-15 | 552 | 425 | 305 | 0.37 | |||
80 | 300 | 222 | 88 | 195 | 160 | 4-18 | ZA30-18 | 552 | 425 | 305 | 0.75 | |||
100 | 350 | 250 | 106 | 215 | 180 | 8-18 | ZA30-18 | 552 | 425 | 305 | 0.75 | |||
125 | 430 | 318 | 134 | 245 | 210 | 8-18 | 305 | |||||||
150 | 500 | 350 | 158 | 280 | 240 | 8-23 | 1000 | |||||||
200 | 0.4 | 0.4 | 650 | 446 | 206 | 335 | 295 | 8-23 | 1174 | ZA14-18 | 766 | 390 | 305 | 1.1 |
250 | 800 | 516 | 256 | *395 | 350 | 12-23 | ||||||||
300 | 950 | 562 | 304 | *445 | 400 | 12-23 | ||||||||
采用標準設計與制造：Q/JBGN02 結構長度：Q/JBGN02 法蘭連接尺寸：JB78（PN1.0MPa | ||||||||||||||
